14. Charakterisierung von durchströmten Gefäßen (WIN-Programm)

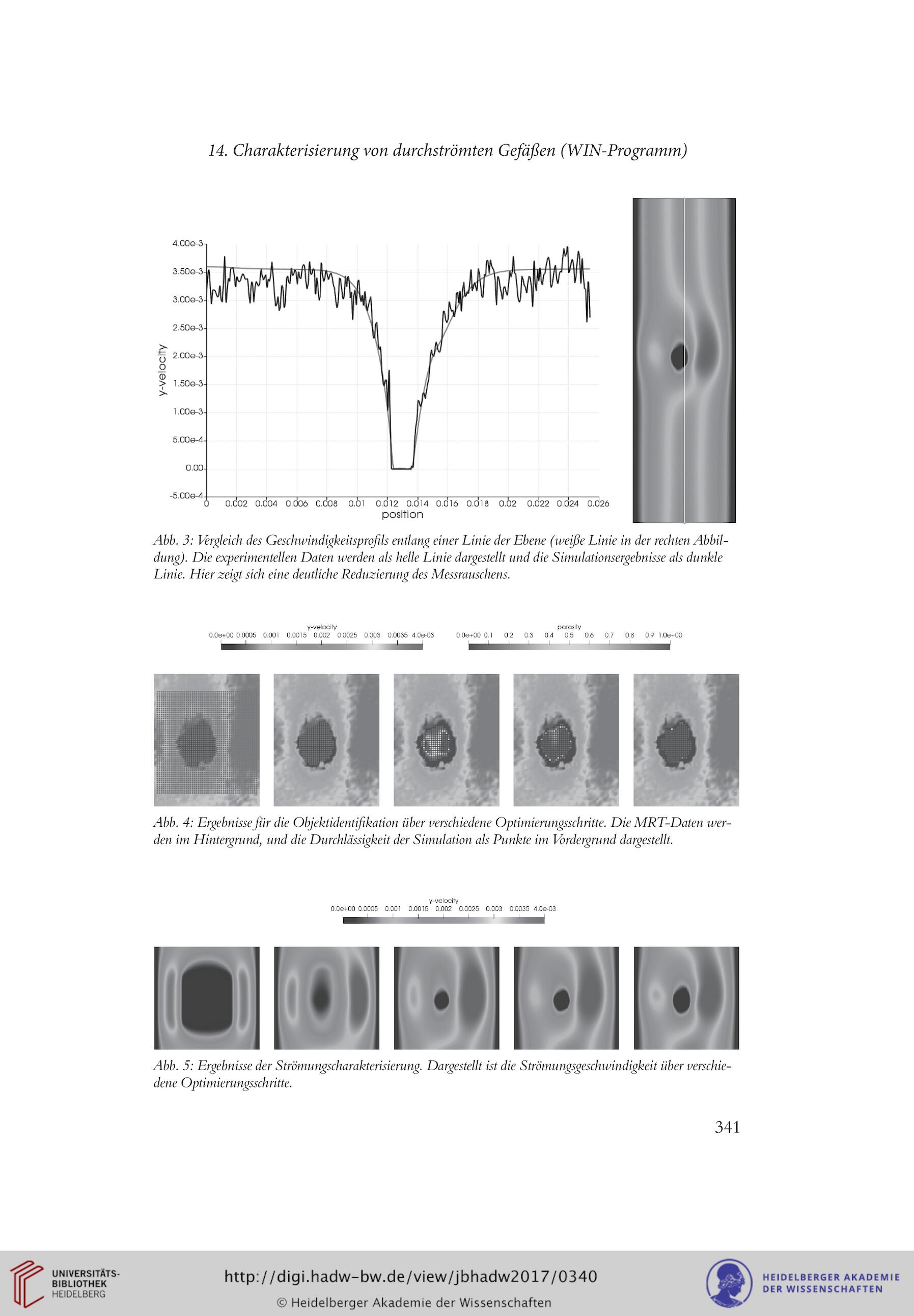

Abb. 3: Vergleich des Geschwindigkeitsprofils entlang einer Linie der Ebene (weiße Linie in der rechten Abbil-
dung). Die experimentellen Daten werden als helle Linie dargestellt und die Simulationsergebnisse als dunkle
Linie. Hier zeigt sich eine deutliche Reduzierung des Messrauschens.
y-velocrty
0.0&4-00 0.0005 0.001 0.0015 0.002 0.0025 0.003 0.0035 4.0e-03
porosrty
0.0e+00 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0e+00
Abb. 4: Ergebnisse für die Objektidentifikation über verschiedene Optimierungsschritte. Die MRT-Daten wer-
den im Hintergrund, und die Durchlässigkeit der Simulation als Punkte im Vordergrund dargestellt.
y-velocrty
0.0e+00 0.0005 0.001 0.0015 0.002 0.0025 0.003 0.0035 4.0e-03
Abb. 5: Ergebnisse der Strömungscharakterisierung. Dargestellt ist die Strömungsgeschwindigkeit über verschie-
dene Optimierungsschritte.
341
