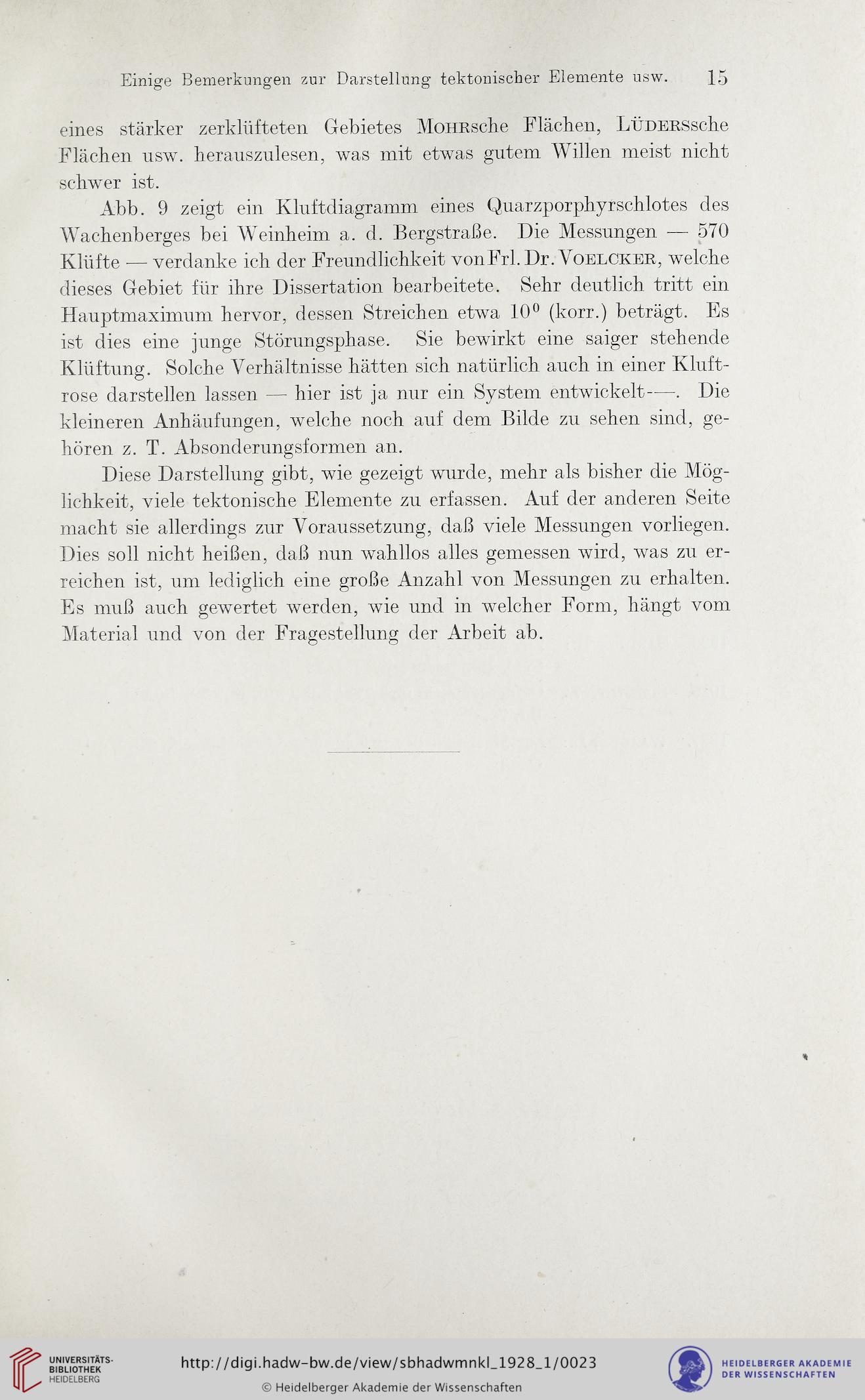

Einige Bemerkungen zur Darstellung tektonischer Elemente usw. 15
eines stärker zerklüfteten Gebietes MoHRsche Flächen, LÜDERSsche
Flächen usw. herauszulesen, was mit etwas gutem Willen meist nicht
schwer ist.
Abb. 9 zeigt ein Kluftdiagramm eines Quarzporphyrschlotes des
Wachenberges bei Weinheim a. d. Bergstraße. Die Messungen ■— 570
Klüfte — verdanke ich der Freundlichkeit vonFrl. Dr. Voelcker, welche
dieses Gebiet für ihre Dissertation bearbeitete. Sehr deutlich tritt ein
Hauptmaximum hervor, dessen Streichen etwa 10° (korr.) beträgt. Es
ist dies eine junge Störungsphase. Sie bewirkt eine saiger stehende
Klüftung. Solche Verhältnisse hätten sich natürlich auch in einer Kluft-
rose darstellen lassen — hier ist ja nur ein System entwickelt—. Die
kleineren Anhäufungen, welche noch auf dem Bilde zu sehen sind, ge-
hören z. T. Absonderungsformen an.
Diese Darstellung gibt, wie gezeigt wurde, mehr als bisher die Mög-
lichkeit, viele tektonische Elemente zu erfassen. Auf der anderen Seite
macht sie allerdings zur Voraussetzung, daß viele Messungen vorliegen.
Dies soll nicht heißen, daß nun wahllos alles gemessen wird, was zu er-
reichen ist, um lediglich eine große Anzahl von Messungen zu erhalten.
Es muß auch gewertet werden, wie und in welcher Form, hängt vom
Material und von der Fragestellung der Arbeit ab.
