Albert Caan :

Auf das Elektrometer ist unter Vermittlung eines Zwischen-
stückes M ein Zylinderkondensator Z aufgebaut, bestehend aus
einem Metallzylinder mit oben angebrachten Öffnungen und einer
stabförmigen Innenelektrode, die im allgemeinen mit den Fäden
des Elektrometers in leitender Verbindung steht und mit diesen
auf geladen wird.

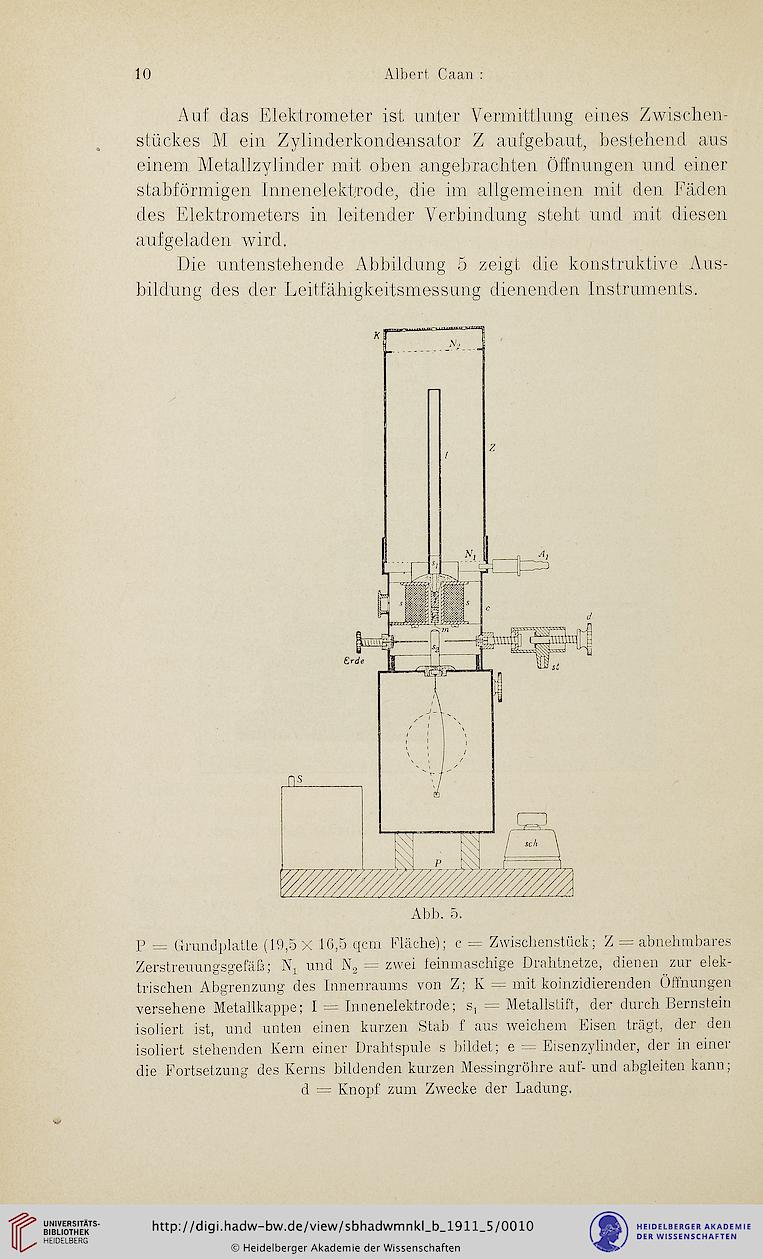

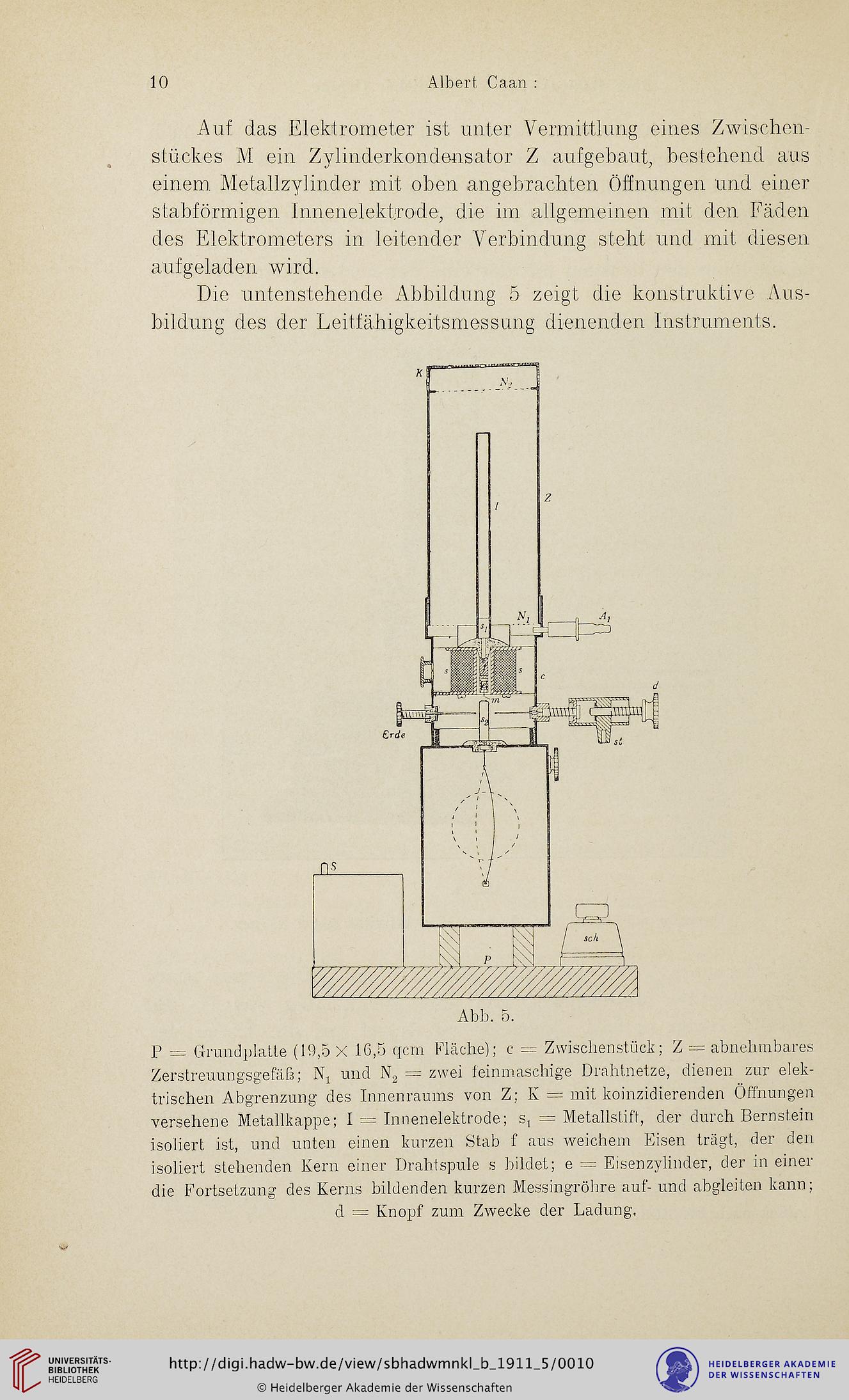

Die untenstehende Abbildung 5 zeigt die konstruktive Aus-
bildung des der Leitfähigkeitsmessung dienenden Instruments.


P = Grundplatte (19,5 X IG,5 qcm Fläche); c = Zwischenstück; Z = abnehmbares
Zerstreuungsgefäß; und = zwei leinniaschige Drahtnetze, dienen zur elek-
trischen Abgrenzung des Innenraums von Z; K = mit koinzidierenden Öffnungen
versehene Metallkappe; I — Innenelektrode; s, = Metallstift, der durch Bernstein
isoliert ist, und unten einen kurzen Stab f aus weichem Eisen trägt, der den
isoliert stehenden Kern einer Draht spule s bildet; e = Eisenzylinder, der in einer
die Fortsetzung des Kerns bildenden kurzen Messingrölire auf- und abgleiten kann;
d = Knopf zum Zwecke der Ladung.
