DOI Seite / Zitierlink:
https://doi.org/10.11588/diglit.36520#0009

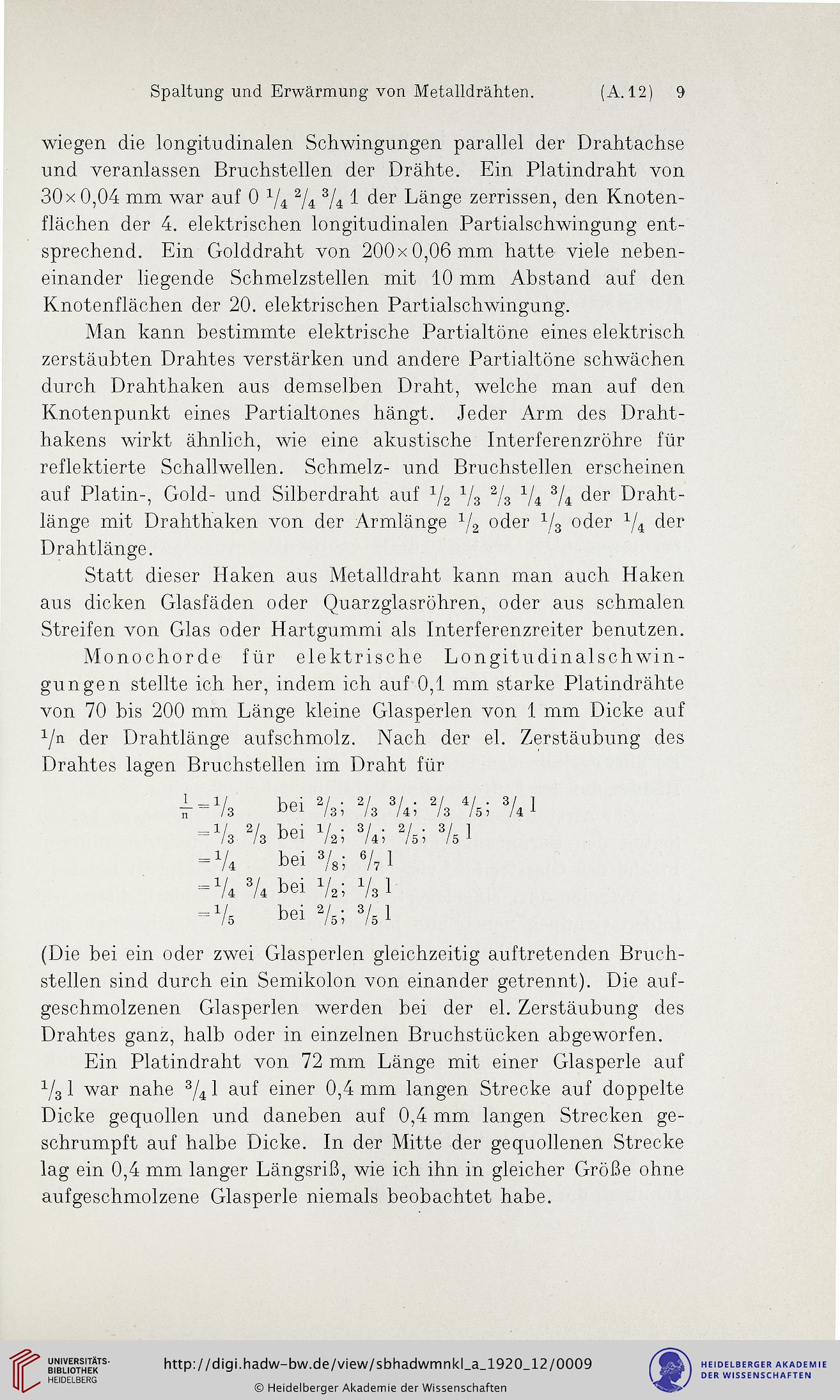

Spaltung und Erwärmung von Metalldrähten.
(A.12) 9
wiegen die longitudinalen Schwingungen parallel der Drahtachse
und veranlassen Bruchstellen der Drähte. Ein Platindraht von
30x0,04 mm war auf 0 ^ % 3^ j der Länge zerrissen, den Knoten-
flächen der 4. elektrischen longitudinalen Partialschwingung ent-
sprechend. Ein Golddraht von 200x0,06 mm hatte viele neben-
einander liegende Schmelzstellen mit 10 mm Abstand auf den
Knotenflächen der 20. elektrischen Partialschwingung.
Man kann bestimmte elektrische Partialtöne eines elektrisch
zerstäubten Drahtes verstärken und andere Partialtöne schwächen
durch Drahthaken aus demselben Draht, welche man auf den
Knotenpunkt eines Partialtones hängt. Jeder Arm des Draht-
hakens wirkt ähnlich, wie eine akustische Interferenzröhre für
reflektierte Schallwellen. Schmelz- und Bruchstellen erscheinen
auf Platin-, Gold- und Silberdraht auf 1/2 1/3 % 1/^ ^ der Draht-
länge mit Drahthaken von der Armlänge oder Dg oder ^ der
Drahtlänge.
Statt dieser Haken aus Metalldraht kann man auch Haken
aus dicken Glasfäden oder Guarzglasröhren, oder aus schmalen
Streifen von Glas oder Hartgummi als Interferenzreiter benutzen.
Monochorde für elektrische Longitudinalschwin-
gungen stellte ich her, indem ich auf 0,1 mm starke Platindrähte
von 70 bis 200 mm Länge kleine Glasperlen von 1 mm Dicke auf
i/n der Drahtlänge aufschmolz. Nach der el. Zerstäubung des
Drahtes lagen Bruchstellen im Draht für
i = i/3 bei 2/, 3/^. 2/^ 4/^.
= Vs % bei V2; 'Ab 3/, !
= V4 bei 2/,; 6/^1
= V4 3/, bei 1/2; V3 I
= Vs bei 2/,; 3/J
(Die bei ein oder zwei Glasperlen gleichzeitig auftretenden Bruch-
stellen sind durch ein Semikolon von einander getrennt). Die auf-
geschmolzenen Glasperlen werden bei der el. Zerstäubung des
Drahtes ganz, halb oder in einzelnen Bruchstücken abgeworfen.
Ein Platindraht von 72 mm Länge mit einer Glasperle auf
1/3 1 war nahe % 1 auf einer 0,4 mm langen Strecke auf doppelte
Dicke gequollen und daneben auf 0,4 mm langen Strecken ge-
schrumpft auf halbe Dicke. In der Mitte der gequollenen Strecke
lag ein 0,4 mm langer Längsriß, wie ich ihn in gleicher Größe ohne
aufgeschmolzene Glasperle niemals beobachtet habe.

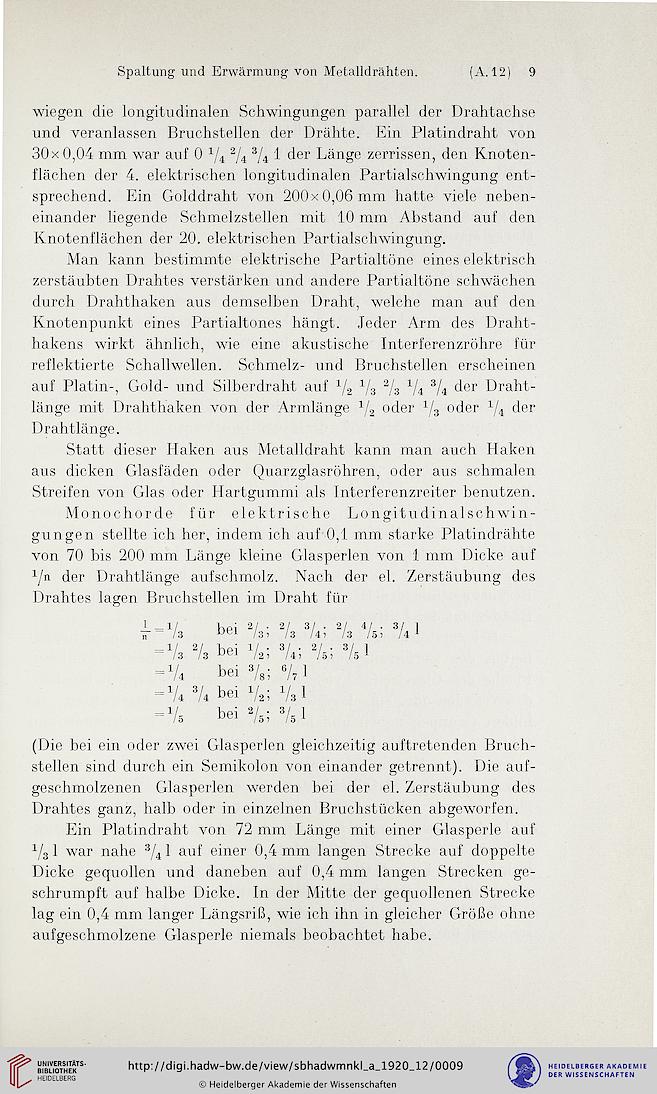

(A.12) 9
wiegen die longitudinalen Schwingungen parallel der Drahtachse
und veranlassen Bruchstellen der Drähte. Ein Platindraht von
30x0,04 mm war auf 0 ^ % 3^ j der Länge zerrissen, den Knoten-
flächen der 4. elektrischen longitudinalen Partialschwingung ent-
sprechend. Ein Golddraht von 200x0,06 mm hatte viele neben-
einander liegende Schmelzstellen mit 10 mm Abstand auf den
Knotenflächen der 20. elektrischen Partialschwingung.
Man kann bestimmte elektrische Partialtöne eines elektrisch
zerstäubten Drahtes verstärken und andere Partialtöne schwächen
durch Drahthaken aus demselben Draht, welche man auf den
Knotenpunkt eines Partialtones hängt. Jeder Arm des Draht-
hakens wirkt ähnlich, wie eine akustische Interferenzröhre für
reflektierte Schallwellen. Schmelz- und Bruchstellen erscheinen
auf Platin-, Gold- und Silberdraht auf 1/2 1/3 % 1/^ ^ der Draht-
länge mit Drahthaken von der Armlänge oder Dg oder ^ der
Drahtlänge.
Statt dieser Haken aus Metalldraht kann man auch Haken
aus dicken Glasfäden oder Guarzglasröhren, oder aus schmalen
Streifen von Glas oder Hartgummi als Interferenzreiter benutzen.
Monochorde für elektrische Longitudinalschwin-
gungen stellte ich her, indem ich auf 0,1 mm starke Platindrähte
von 70 bis 200 mm Länge kleine Glasperlen von 1 mm Dicke auf
i/n der Drahtlänge aufschmolz. Nach der el. Zerstäubung des
Drahtes lagen Bruchstellen im Draht für
i = i/3 bei 2/, 3/^. 2/^ 4/^.
= Vs % bei V2; 'Ab 3/, !
= V4 bei 2/,; 6/^1
= V4 3/, bei 1/2; V3 I
= Vs bei 2/,; 3/J
(Die bei ein oder zwei Glasperlen gleichzeitig auftretenden Bruch-
stellen sind durch ein Semikolon von einander getrennt). Die auf-
geschmolzenen Glasperlen werden bei der el. Zerstäubung des
Drahtes ganz, halb oder in einzelnen Bruchstücken abgeworfen.
Ein Platindraht von 72 mm Länge mit einer Glasperle auf
1/3 1 war nahe % 1 auf einer 0,4 mm langen Strecke auf doppelte
Dicke gequollen und daneben auf 0,4 mm langen Strecken ge-
schrumpft auf halbe Dicke. In der Mitte der gequollenen Strecke
lag ein 0,4 mm langer Längsriß, wie ich ihn in gleicher Größe ohne
aufgeschmolzene Glasperle niemals beobachtet habe.
