Die Rolle der Anatexis
59
waldes als reiner Differentiationsprodukte liegt den von
Nicgli und Beger (24) gegebenen Diagrammen zu Grunde.
Die Aufstellung eines solchen graphischen Bildes ist zunächst
noch nichts anderes, als eine Analysentabelle in anderer Form.
Durch seine Bezeichnung als „Differentiationsdiagrämm“ oder
dergl. wird von außen her etwas hineingetragen, was an sich
nicht darin enthalten ist; das im Diagramm zum Ausdruck kom-
mende Gesetzmäßige kann so eine, von anderen Ausgangs-
punkten her gewonnene theoretische Anschauung zweckmäßig
unterbauen, ohne daß damit jedoch ein direkter Beweis gegeben
wäre. Man wird daher nicht jedes glatte Diagramm solcher Art
als ein Beweisstück schlechthin für magmatische Differentiation
anführen dürfen.

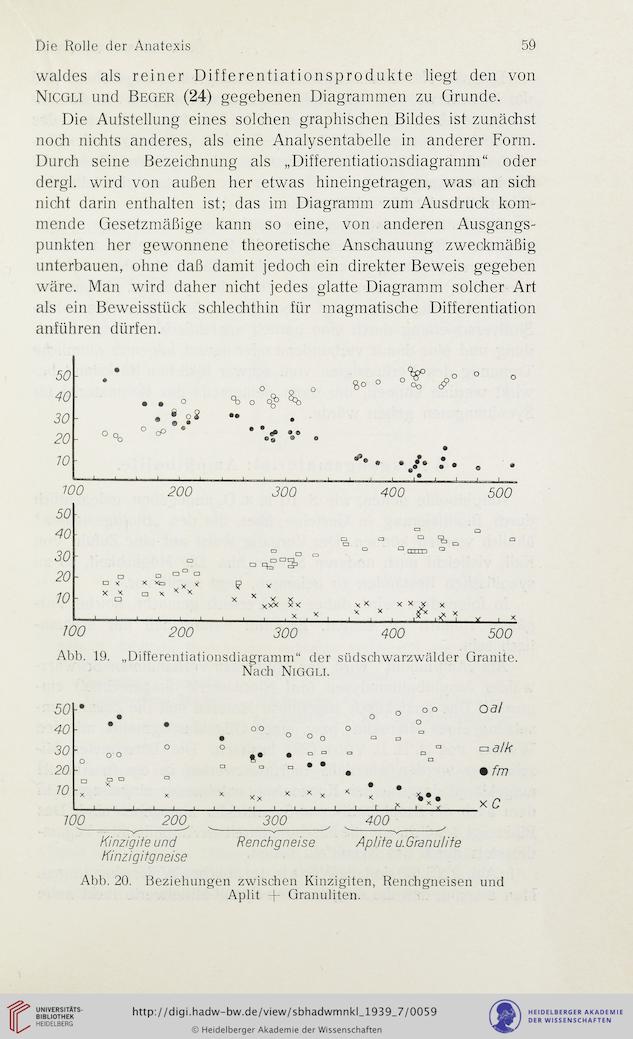

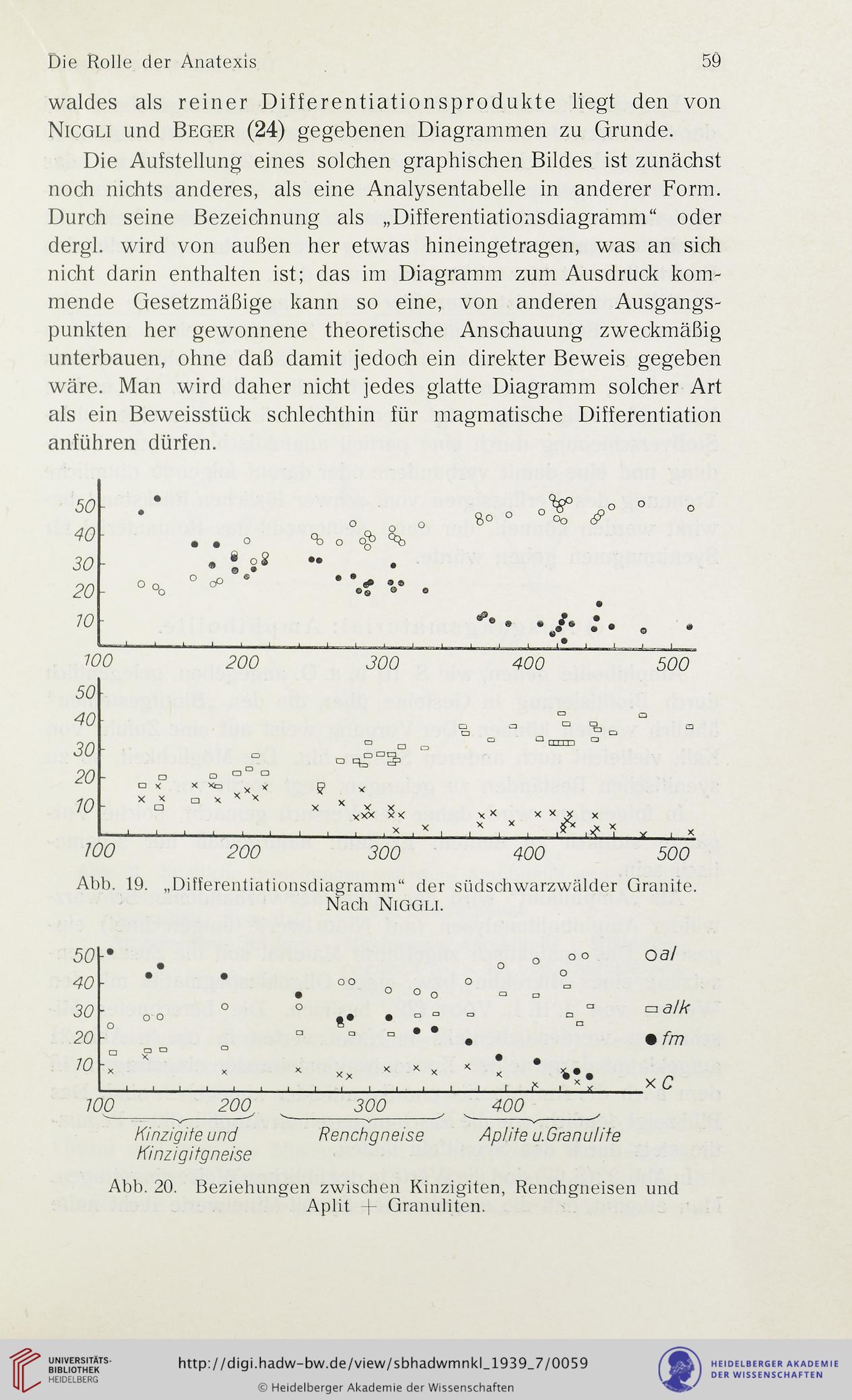

Abb. 19. „Differentiationsdiagramm“ der südschwarzwälder Granite.
Nach Niggli.
30
20
10
o
100_ 200,
Kinzigite und
Kinzigitgneise
' 300 '
Renchgneise
400
---s
Aplite u.Granulite
oal
a a/k
• fm
x C
Abb. 20. Beziehungen zwischen Kinzigiten, Renchgneisen und
Aplit + Granuliten.
