DOI Page / Citation link:
https://doi.org/10.11588/diglit.36504#0060
60 (A.14)
KURT HOFMAMK-I)EGEN:

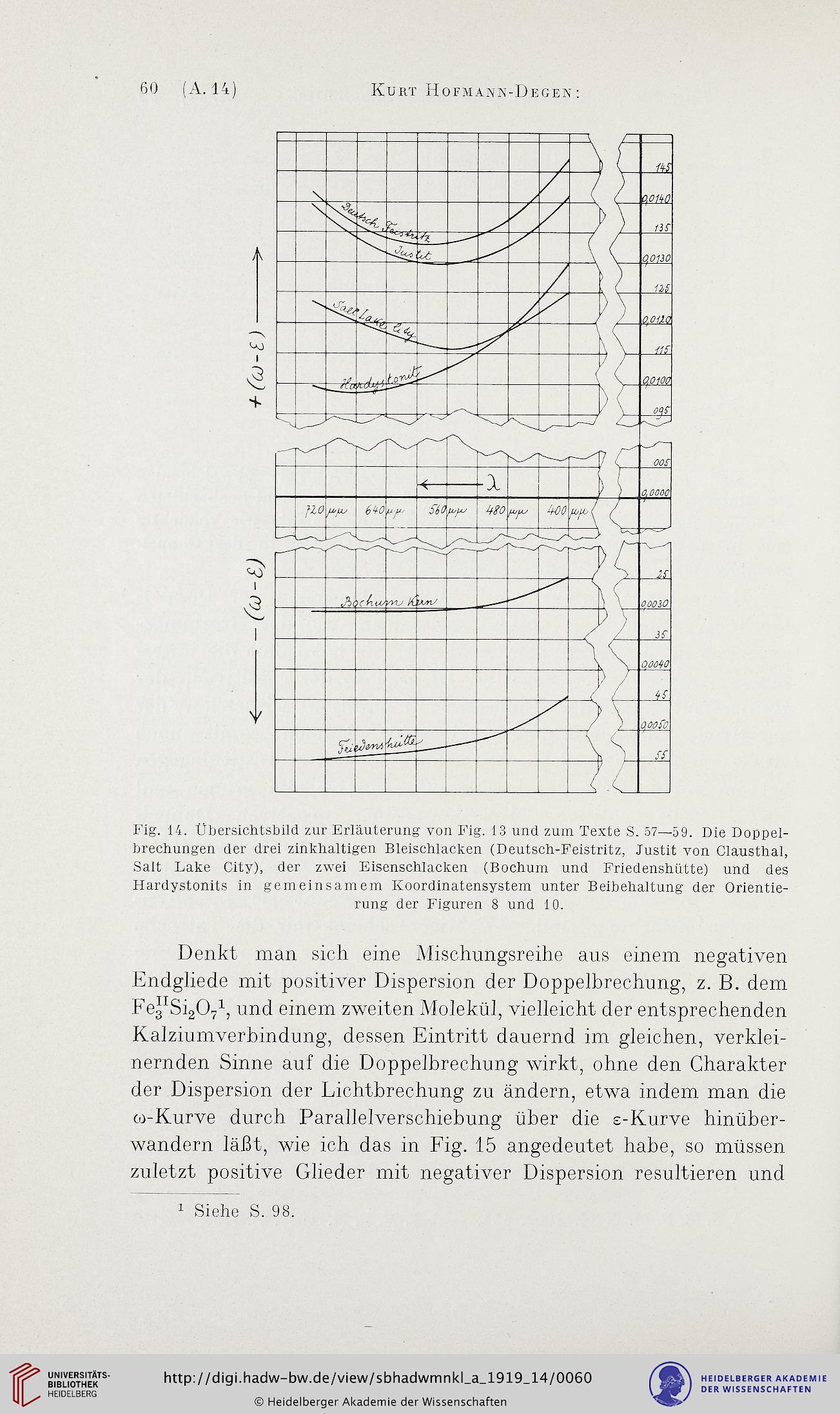

Fig. 14. Ubersichtsbild zur Erläuterung von Fig. 13 und zum Texte S. 37—59. Die Doppel-
brechungen der drei zinkhaltigen Bleischlacken (Deutsch-Feistritz, Justit von Clausthal,
Sait Lake City), der zwei Eisenschlacken (Bochum und Friedenshütte) und des
Fiardystonits in gemeinsamem Koordinatensystem unter Beibehaltung der Orientie-
rung der Figuren 8 und 10.
Denkt man sich eine Mischungsreihe aus einem negativen
Endgiiede mit positiver Dispersion der Doppelbrechung, z. B. dem
Fe^SigO^, und einem zweiten Molekül, vielleicht der entsprechenden
Kalziumverbindung, dessen Eintritt dauernd im gleichen, verklei-
nernden Sinne auf die Doppelbrechung wirkt, ohne den Charakter
der Dispersion der Lichtbrechung zu ändern, etwa indem man die
co-Kurve durch Parallelverschiebung über die s-Kurve hinüber-
wandern läßt, wie ich das in Fig. 15 angedeutet habe, so müssen
zuletzt positive Glieder mit negativer Dispersion resultieren und
i Siehe S. 98.
KURT HOFMAMK-I)EGEN:
Fig. 14. Ubersichtsbild zur Erläuterung von Fig. 13 und zum Texte S. 37—59. Die Doppel-
brechungen der drei zinkhaltigen Bleischlacken (Deutsch-Feistritz, Justit von Clausthal,
Sait Lake City), der zwei Eisenschlacken (Bochum und Friedenshütte) und des
Fiardystonits in gemeinsamem Koordinatensystem unter Beibehaltung der Orientie-
rung der Figuren 8 und 10.
Denkt man sich eine Mischungsreihe aus einem negativen
Endgiiede mit positiver Dispersion der Doppelbrechung, z. B. dem
Fe^SigO^, und einem zweiten Molekül, vielleicht der entsprechenden
Kalziumverbindung, dessen Eintritt dauernd im gleichen, verklei-
nernden Sinne auf die Doppelbrechung wirkt, ohne den Charakter
der Dispersion der Lichtbrechung zu ändern, etwa indem man die
co-Kurve durch Parallelverschiebung über die s-Kurve hinüber-
wandern läßt, wie ich das in Fig. 15 angedeutet habe, so müssen
zuletzt positive Glieder mit negativer Dispersion resultieren und
i Siehe S. 98.
